Norme électrique salle de bains : volumes, IP et règles à respecter

La norme NF C 15-100 découpe la salle de bains en trois volumes de sécurité, auxquels s’ajoute une zone hors volume. Chaque zone impose un indice de protection, une tension admissible et une liste de matériels autorisés. Le local entier passe sous protection différentielle 30 mA et sous liaison équipotentielle, sans exception possible.

Ces règles ne relèvent pas du confort. Elles répondent à un risque physique mesurable : un corps mouillé conduit le courant bien mieux qu’un corps sec, et le contact avec un sol carrelé relié à la terre supprime la dernière isolation disponible. Un électricien et un plombier qui interviennent sur une pièce d’eau brestoise gardent cette carte des zones en tête avant même de percer le premier trou.

Pourquoi la pièce d’eau a ses propres règles

La partie 7-701 de la norme française d’installation basse tension traite spécifiquement des locaux contenant une baignoire ou une douche. Sa logique tient en une phrase : plus un point est proche de l’eau, moins il tolère de tension et de matériel.

L’humidité fait chuter la résistance de la peau. Une tension supportable sur un corps sec devient dangereuse sur une peau mouillée, pieds nus sur un carrelage humide. La prise de terre est obligatoire dans les logements neufs depuis 1969, mais le parc ancien garde beaucoup d’installations qui l’ignorent encore.

Sur le terrain brestois, le sujet revient constamment. Les immeubles de la Reconstruction du centre-ville et les pavillons des années 1960 de Gouesnou ou de Bohars ont vu naître des salles d’eau créées après coup, dans un ancien débarras ou une chambre recoupée. Le réseau électrique n’a pas toujours suivi le mouvement. Une pièce d’eau sans conducteur de terre, alimentée par un circuit unique dépourvu de protection à haute sensibilité, reste une situation banale dans le bâti d’avant 1970.

Les volumes de sécurité, zone par zone

Le découpage a été simplifié par l’amendement A5 de la norme, applicable depuis 2015 : l’ancien volume 3 a disparu au profit d’un simple hors volume. Restent trois volumes de sécurité emboîtés, mesurés depuis la baignoire ou le receveur de douche, jamais depuis les murs de la pièce.

Volume 0 : l’intérieur de la baignoire ou du receveur

Le volume 0 correspond au creux de la baignoire et à l’emprise du receveur. Rien n’y est admis, hormis un matériel alimenté en très basse tension de sécurité, 12 volts en alternatif, avec une source placée hors des volumes. La norme y exige un indice de protection allant jusqu’à IPX7, c’est-à-dire la tenue à l’immersion. Un spot encastré dans le fond d’une douche relève de ce régime, pas d’un luminaire étanche ordinaire.

Volume 1 : la colonne verticale jusqu’à 2,25 mètres

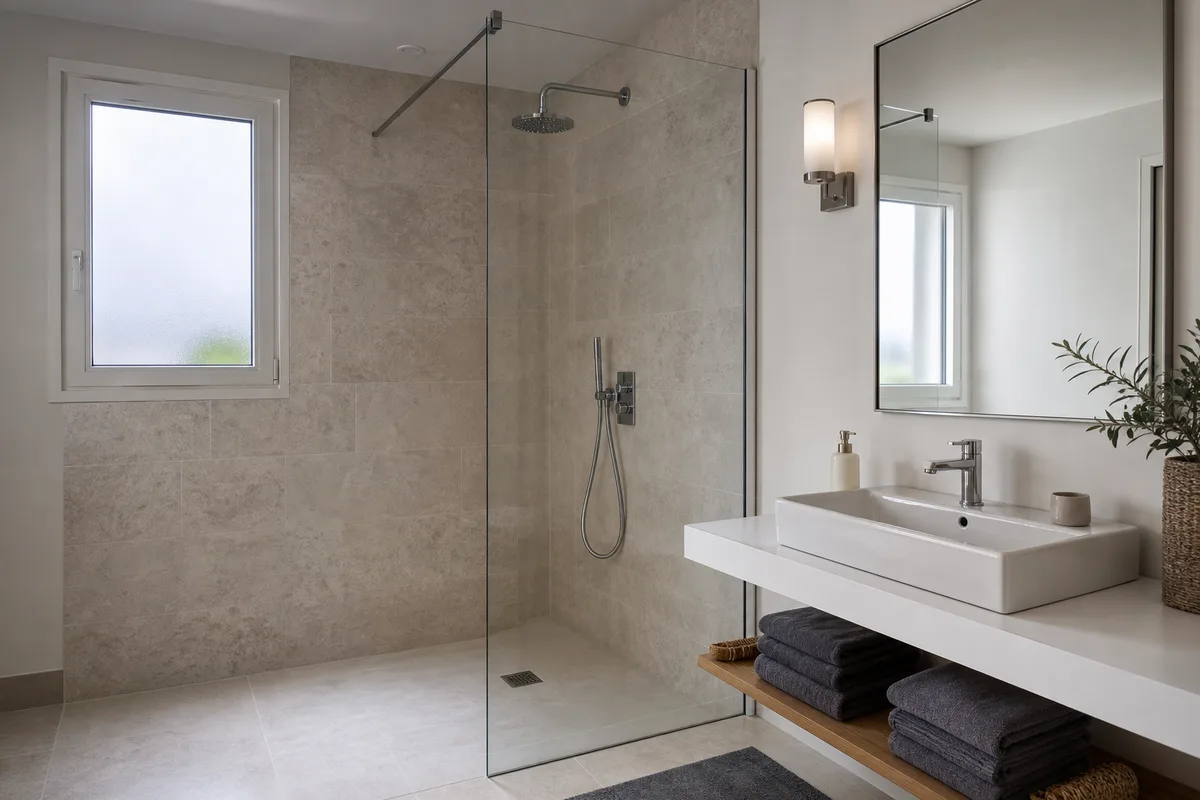

Le volume 1 s’élève à la verticale au-dessus du volume 0, jusqu’à 2,25 mètres du sol fini. Pour une douche sans receveur, configuration devenue courante avec les douches de plain-pied, il prend la forme d’un cylindre de 1,20 mètre de rayon autour de la pomme fixe. Protection minimale IPX4, soit la tenue aux projections d’eau venant de toutes les directions. Aucune prise de courant, aucun interrupteur. Le ballon d’eau chaude y est toléré quand il est fixé et raccordé à demeure, ce qui explique les chauffe-eau perchés au-dessus des baignoires dans tant d’appartements brestois.

Volume 2 et hors volume : la marge de 60 centimètres

Le volume 2 prolonge le volume 1 de 60 centimètres à l’horizontale, à la même hauteur. Protection IPX4 également. Y sont admis les luminaires à double isolation, les appareils de chauffage fixes de même classe, et la prise rasoir alimentée par un transformateur de séparation de faible puissance. Au-delà commence le hors volume, où une prise 16 ampères classique retrouve sa place, sous réserve du différentiel 30 mA qui protège l’ensemble des circuits du logement.

Prises, interrupteurs et éclairage : le trio qui coince

Une prise, mais pas n’importe où

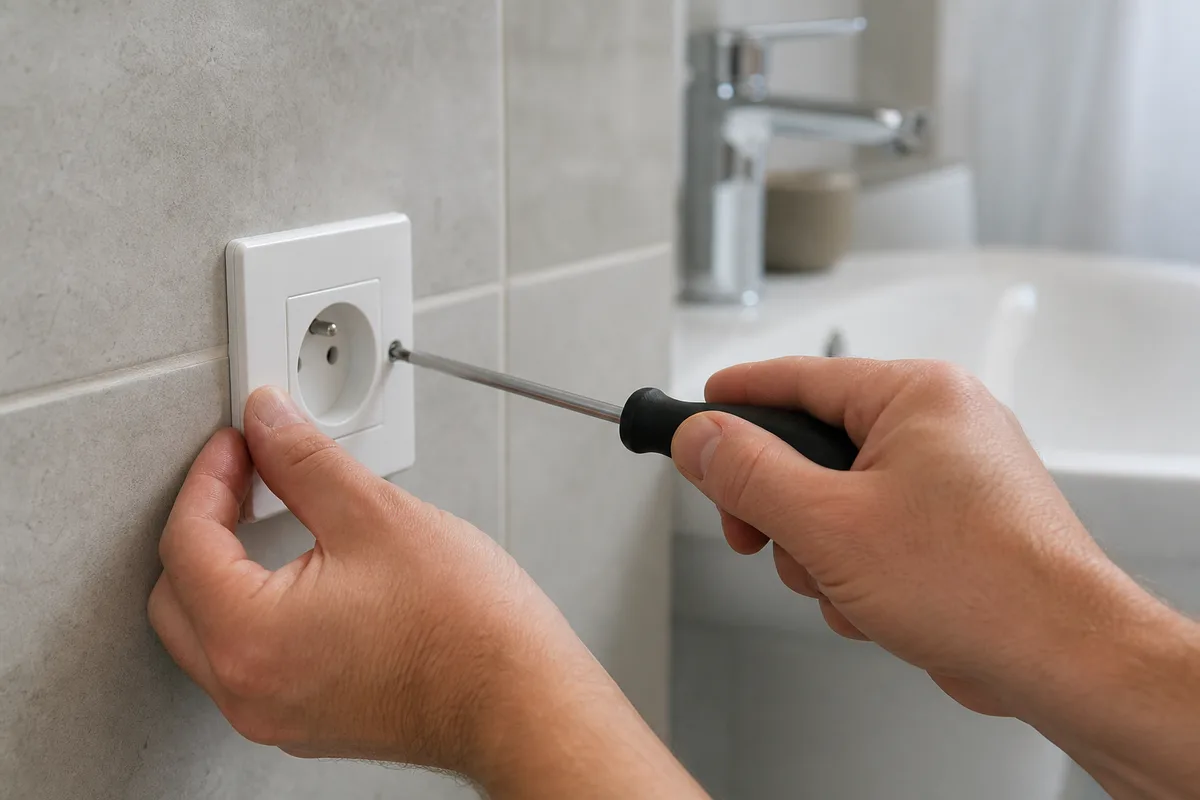

La norme réclame au moins un socle de prise de courant dans la salle de bains, placé hors volume et le plus souvent près du lavabo, pour le rasoir, la brosse à dents électrique ou le sèche-cheveux. Le réflexe de chantier consiste à mesurer depuis le bord de la baignoire ou du receveur. Une prise posée à 40 centimètres du bac tombe en volume 2 et devient non conforme, même si elle paraît éloignée de l’eau.

L’interrupteur obéit à la même logique : hors volume, ou déporté à l’extérieur de la pièce, solution fréquente dans les petites salles d’eau des immeubles du centre de Brest. Un interrupteur à tirette alimenté en très basse tension reste envisageable plus près de l’eau, à condition que son mécanisme soit hors des volumes.

Attention au cas des cloisons fines. Une prise fixée dos à dos avec un point d’eau situé de l’autre côté du mur pose problème dès que la paroi ne garantit plus l’étanchéité, situation classique dans les salles d’eau gagnées sur un placard. Le doute se lève en mesurant, pas en estimant à l’œil.

Un éclairage qui tient l’humidité

Au-dessus d’une douche, l’éclairage dépend du volume 1 : très basse tension et étanchéité renforcée. Le miroir lumineux ou l’applique du lavabo se situe presque toujours en volume 2, ce qui impose un luminaire de classe II, IPX4 au minimum. Les rubans LED collés derrière un miroir passent par un transformateur installé hors des volumes. Un plafonnier centré dans une pièce haute échappe généralement au découpage, mais l’étanchéité reste recommandée dans un local qui condense tout l’hiver, comme en connaissent bien les logements exposés au climat humide du Finistère.

Chauffage et production d’eau chaude

Le raccordement d’un sèche-serviettes se fait en fixe, par une boîte de connexion murale, jamais par une prise de courant. Un modèle à double isolation trouve sa place en volume 2 ; la version soufflante, plus exposée, se pose hors volume. Le radiateur électrique d’appoint suit exactement la même règle, et le sèche-serviettes à eau chaude relié au circuit de chauffage échappe pour sa part à ces contraintes électriques.

Reste le cas du chauffe-eau. Ballon vertical ou horizontal, il s’installe en volume 1 ou 2 selon sa configuration, avec un raccordement fixe et une reprise de terre sur ses canalisations métalliques. Dans un secteur où l’eau entartre lentement les résistances, son emplacement conditionne aussi la facilité du détartrage : un ballon coincé au-dessus d’une baignoire transforme chaque intervention en acrobatie.

Liaison équipotentielle et protection différentielle

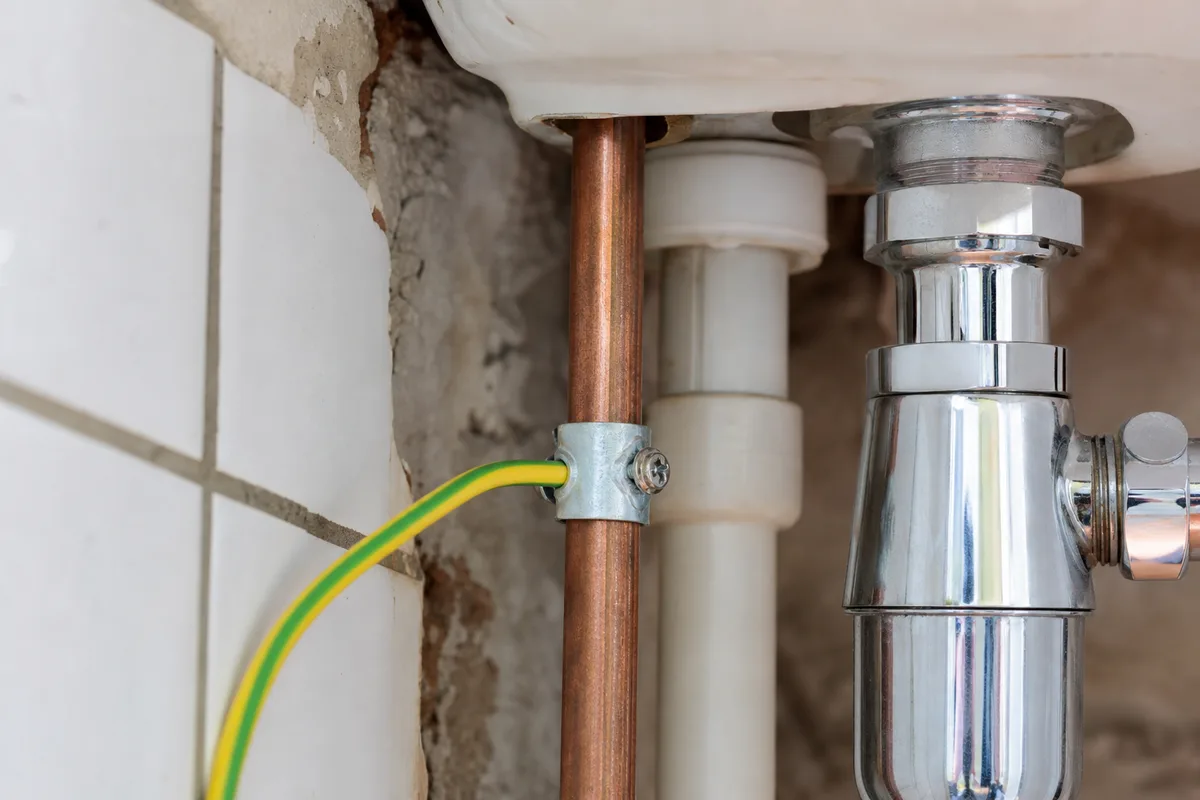

Le point le plus souvent oublié dans les rénovations bricolées porte un nom peu engageant : la liaison équipotentielle locale. Elle relie entre eux tous les éléments conducteurs de la pièce, canalisations d’eau chaude et froide, tuyau de vidange métallique, tubes de chauffage, huisseries métalliques, puis les raccorde au conducteur de protection des circuits. Section attendue : 2,5 mm² lorsque le conducteur chemine sous conduit, 4 mm² s’il reste apparent.

Son rôle tient en un mot : égaliser. Tous ces éléments se retrouvent au même potentiel, pour qu’un défaut ne crée jamais de différence de tension entre le robinet et le carrelage. Un remplacement de canalisations en cuivre par du PER interrompt parfois cette continuité sans que personne ne le remarque, le plombier change un tuyau et la liaison disparaît avec lui.

Côté tableau, chaque circuit desservant la salle de bains passe sous un dispositif différentiel 30 mA. Presser le bouton test de ce différentiel une fois par mois prend dix secondes et confirme que la protection répond encore.

Mettre aux normes une salle de bains existante

La norme électrique ne s’applique pas rétroactivement : une installation ancienne reste légale tant qu’elle n’est pas modifiée. Toucher à la pièce d’eau change la donne. Déplacer une douche, créer une niche éclairée ou poser un nouveau chauffe-eau ramène la partie concernée sous le référentiel en vigueur.

Deux échéances imposent malgré tout un état des lieux. Le diagnostic électrique obligatoire lors de la vente d’un logement dont l’installation a plus de quinze ans signale sans détour l’absence de terre ou de différentiel adapté. Une rénovation lourde, avec dépose complète du tableau, réclame une attestation de conformité visée par le Consuel avant la remise sous tension par le gestionnaire de réseau.

Le budget suit rarement une ligne droite. Reprendre l’alimentation d’une seule salle de bains, tirer un circuit propre depuis le tableau et poser la liaison équipotentielle représente une demi-journée à une journée d’intervention. Refaire le tableau complet d’un appartement ancien, avec mise à la terre absente à créer, engage un chantier d’un autre ordre, souvent groupé avec la rénovation de la pièce.

L’ordre des travaux fait le reste. Les saignées et les passages de gaines se tracent avant le carrelage, la liaison équipotentielle se pose pendant que les canalisations restent visibles, et l’électricien vient reprendre ses points d’attente une fois les cloisons montées. Un chantier de salle de bains bien mené à Guipavas, au Relecq-Kerhuon ou dans les hauteurs de Lambézellec se joue sur cette coordination entre plombier, électricien et carreleur, pas sur le prix du carrelage.

Prochaine étape concrète : relever au mètre la distance entre vos prises actuelles et le bord de la baignoire ou du receveur, puis vérifier la présence d’un conducteur de terre au tableau. Ces deux mesures suffisent à savoir si une remise en conformité s’impose. Décrivez ensuite votre projet pour recevoir jusqu’à trois devis gratuits d’artisans vérifiés du pays de Brest, chiffrés poste par poste après visite sur place.
